通道式X光安檢機設備是借助于輸送帶將被檢查行李送入X射線檢查通道而完成檢查的。行李進入X射線檢查通道，將阻擋包裹檢測傳感器，檢測信號被送往系統控制部分，產生X射線觸發信號，觸發X射線射線源發射X射線束。
1、開機預檢
開機前必須進行預檢：
1.通道入口端和出口端的鉛門簾應完好， 任何缺損條必須更換。
2.所有蓋板均已蓋好。
3.檢查輸送帶是否清潔或有任何撕裂， 開機前必須作到輸送帶完
好。
4.開機前需要檢查通道內是否有滯留的被檢物， 如有， 可以反向運
行輸送帶將其取出。
2、開機
開機步驟如下：
1.將總線接在220V帶地線電源上。
2.將鑰匙插入鑰匙開關， 旋轉90度， 檢測儀與主控系統聯通。
3.按“ 主機電源” 鍵， 控制臺電源指示燈亮， 設備啟動。
4.系統執行初始化程序， 顯示初始化界面。
5.初始化成功， 顯示初始化成功界面。
6.系統進入正常檢測狀態， 可正常使用， 開機操作完成。
3、檢測
檢測物品之前， 請按F12進行設備訓管。
將物體水平放在傳送帶上， 盡量使物體與傳送帶的接觸面積最大，
傳送帶將物體載入通道， 物體遮住光障， X射線開始發射， 對物體進行
掃描， 探測器接受物體透射信號， 系統根據透射信號重建圖像并輸送到
顯示器。
正常檢測時， 如操作員發現危險品或可疑物品， 可按“ 暫停” 鍵識
別， 并選擇是否保存到危險品圖像庫中。
4、關機
本機采用一鍵關機系統， 關機時只需按下操作臺上關機按鈕， 并將
鑰匙取出即可。
5、圖像處理
操作界面如下圖所示：
多能量高穿透F1，
黑白超強F2： 顯示黑白及反射效果；
多能量超強F3： 顯示多能量超強效果；
剔除： 顯示剔除有機物、 無機物、 混合物效果；
邊緣： 顯示邊緣銳化效果；
放大： 顯示圖像放大效果；
復原： 將圖像復原至初始狀態；
增亮： 顯示亮度、 細節度增加效果， 有三級可調；
細化： 顯示圖像精細效果；
回放： 回放已過圖片；
菜單： 進入系統功能
6.菜單界面操作

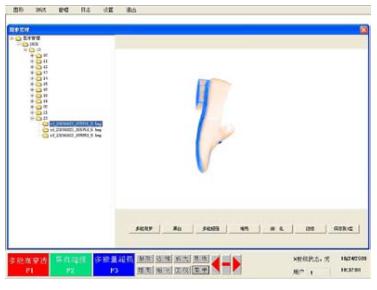

進入系統功能會看到如下圖所示：
1.圖形： 存儲被檢物圖像， 可選擇日期查看， 系統保存圖片數量
三十萬幅;
選定圖片,可選擇不同效果查看。
如需保存圖片， 需接入外部存儲設備。 系統初使設置外接設備為E盤
3.日志： 操作日志記錄。
d.設置： X射線操作系統的基本設置。
e.退出： 退出X射線操作系統。
