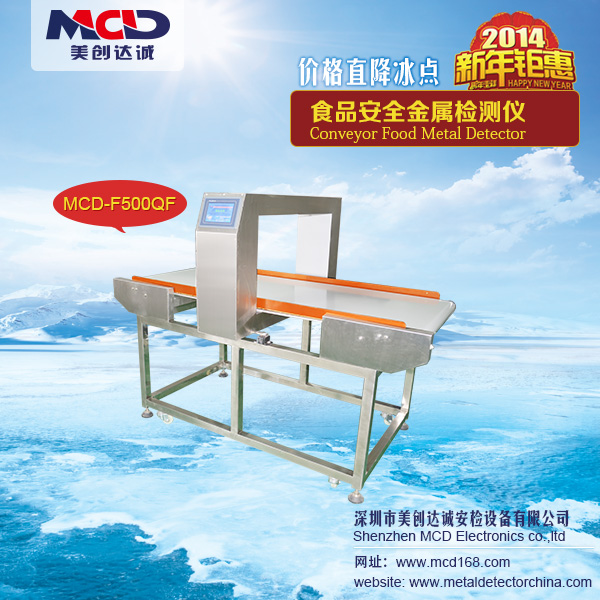

MCD500QF金屬檢測儀主要由兩部分組成,即金屬檢測儀探頭(龍門)與送料裝置(機架),另外還有一些附加功能:紅外控制、自動剔除裝置、腳踏開關、報警裝置、調速裝置等

主菜單:按下電源開關后 3 秒出現(在待機屏保界面下點擊屏幕進入)
一、參數設置: (此項設置機器的工作方式和靈敏度等級)
1.靈敏度設置:分別設置鐵和不銹鋼(非鐵)的靈敏度等級,共9級可選擇,數字越高靈敏度也越高,設置時先選中要改變的數字,然后點擊“ESC”按鈕清除原來的數字,選中的數字變為“00”后再輸入需要的數字。然后點擊“Enter”按鈕保存。
2.工作方式: (分別為標準和自定義)
A.標準:設置為標準時,機器以系統默認的出廠值運行。此時機器環境測試界面不能采集,而是以出廠時空機采集的結果測試,因每臺機器的使用環境和測試的產品不一樣,不推薦使用此項功能。
B.自定義:設置為自定義時,機器以用戶設置的參數運行。此時機器環境測試界面可以采集,機器以實時采集的結果測試。
3.統計方式: (分別為實時和累計)
A.實時:每次退出檢測運行界面后檢測數量和不合格數量清零,再進入檢測運行界面后重新計數。
B.累計:每次退出檢測運行界面或關機后檢測數量和不合格數量不清零,再進入檢測運行界面或開機后計數累加。
二、日期時間: (此項功能用來設置萬年歷和顯示當前日期和時間)
1.本產品在出廠時已設置好日期和時間, 當電池耗盡或時間有差異時可在此修改。
2.點擊設定后,數字方框內會出紅色橫杠,表示當前數字可以修改,然后點擊“+”“-”符號修改數字,再點擊設定移動紅色橫杠至要修改的年、月、日、時、分、秒,分別設置好后點擊保存退出,出廠日期不能修改。
三、檢測方式: (此項功能設置機器報警后輸送帶工作的方式)
1.自動:聽到報警提示音后輸送帶既不停止也不往回倒,此項功能應用在帶剔除裝置時使用,未帶剔除裝置時禁用。
2.手動:聽到報警提示音后輸送帶停止不走,需在檢測運行界面點擊啟動后,輸送帶繼續往前走。
3.倒帶;聽到報警提示音后輸送帶停止并往回倒轉一定時間后再往前走。
四、功能設置: (此項用來設置一些附加功能)
1.系統參數
1)翻板設置: 當裝有自動剔除裝置時使用, 使用此項功能時檢測方式必須選擇 “自
動”
A.走帶時間:*X0.1秒:表示聽到報警提示音后被測的產品行走多遠剔除裝置開
始動作。
B.翻板時間:*X0.1秒:表示剔除裝置啟動后多長時間開始復位。
2)倒帶設置:當檢測方式選擇倒帶時使用此項功能
A.倒帶時間:*X0.1秒:表示聽到報警提示音后,輸送帶往回走多長時間。
B.停止時間:*X0.1秒:表示輸送帶往回走一定時間后停止多長時間,以便用戶取走不良品。
3).紅外設置:當裝有紅外裝置時使用此項功能,
A.紅外設置:開啟表示使用此項功能,關閉表示不使用此項功能,未裝紅外裝置時禁止開啟,否則機器將不報警。
B.走帶時間:*X0.1秒:表示被測產品穿過紅外線后輸送帶走多遠,探頭開始檢測。
C.檢測延時:*X0.1秒:表示被測產品穿過探頭的時間,也就是探頭開始檢測多長時間后再停止檢測。
D. 修改時點擊要修改的數字,然后點擊“+” “-”符號調節至需要的數字,其中走帶時間和檢測延時時間不宜設置太長。
4)屏幕保護:開啟后屏幕在設定的多少分鐘時間內無操作信號,屏幕將自動休眠回到歡迎使用界面,觸摸后自動喚醒。關閉后屏幕將停留在任何界面,當機器長時間不使用時應選擇關閉以延長液晶屏使用壽命。
5)設置好后點擊下一頁進入系統參數
2. 系統參數:
1).報警聲音:長音表示報警提示音響3秒,短音表示報警提示音響1秒。
2).語言設置:可選擇中文和英文。
3).走帶方向:電機正轉輸送帶順時針方向旋轉,電機反轉輸送帶逆時針方向旋轉。
4).界面選擇:就是打開電源后所進入的界面,其中進入運行界面還可選擇自動啟動電機。
5).抑制時間:當較大金屬物品進入探頭后,實時感應信號衰減很慢,以防反復報警而停止檢測的時間。
6).所有項目設置好點擊上一頁,然后點擊返回回到功能設置界面。
3 .其它設置:是生產廠家設置機器 ID 信息的內容,普通用戶無須進入。
4 .使用說明:就是電子版的說明書和一些維修操作手冊。
五、環境測試:(此項功能用來采集被測物品的產品效應,在參數設置界面設置為自定義時才可用)
1.左上角“*秒”:表示采集的倒計時時間,從60-0變化,為0時機器會鳴笛,表示采集結束。
2.右上角“第**種物質” :因每種產品的效應值不一樣,不能共用,此項用來存儲采集后的產品效應值,可存儲10種物質,在檢測運行界面測試產品時應首先在這里選擇預先采集好的對應的物質。
3.屬性:測試物品的類別,分為鐵和不銹鋼。
4.實時數據:探頭內實時檢測到的信號電壓,分別對應鐵和不銹鋼的實時信號,當有金屬雜質穿過探頭時此數據會變大。
5.靜態峰值:記錄靜態采集后的最高實時數據,分別對應鐵和不銹鋼的最高峰值,此值用來判別探頭的性能,數字越低靈敏度越高,此值正常為10-30.
6.靜態采集:當用戶點擊此按鈕后,左上角倒計時開始,探頭開始采集數據,機器不運轉,1分鐘后提示音響起,表示采集結束,采集結果取實時數據最高的數字記錄在靜態峰值對應的方格內。采集中途可選擇停止,但采集失敗靜態峰值將歸零,采集過程中嚴禁往探頭內放金屬物品或觸碰機器。
7.動態峰值:記錄動態采集后的最高實時數據,分別對應鐵和不銹鋼的最高峰值,此值用來判別整機的性能,數字越低靈敏度越高,此值在不放產品的情形下為20-50。
8.動態采集:當用戶點擊此按鈕后,左上角倒計時開始,機器開始運轉,探頭開始采集數據,1分鐘后提示音響起,表示采集結束,采集結果記錄在動態峰值對應的方格內。采集中途可選擇停止,但采集失敗動態峰值將歸零,采集過程中嚴禁往輸送帶上放金屬物品或觸碰機器。
9.自動診斷:當用戶點擊此按鈕后,機器開始自動調節適合被測物品的相位,用戶可根據機器介面紅色文字提示操作,1分鐘后提示音響起,表示采集結束,采集過程中嚴禁往輸送帶上放金屬物品或觸碰機器。
10.監控:對應一行的數字分別為探頭的平衡電壓和相位,左邊的是平衡電壓,此值在0--9跳動,此數據過高會影響機器性能,靈敏度低或誤報。右邊的是相位,從0--64變化。
11.正向調節和反相調節:調節適合被測物品的相位,從0--64變化。
12.“+” “-”號可以用來人為設置動態峰值數據和第*種物質,方法是先選中要設置的項目,然后點擊“+” “-”號修改數字。
六、檢測運行:(此項功能用來實際測試被測物品是否含有金屬)
1.左上角“第**種物質” :表示當前測試所用的物質類型。
2.右上角“倒帶方式” :表示當前的檢測方式。
3.檢測數量:探頭內實際通過被測物品的數量,此項功能需加裝紅外裝置時有效。
4.不合格數量:當被測物品通過探頭時,檢出不合格品的數量。
5.屬性:測試物品的類別,分為鐵和不銹鋼。
6.實時數據:探頭內實時檢測到的信號電壓,分別對應鐵和不銹鋼的實時信號,當有金屬雜質穿過探頭時此數據會變大,此數據超過環境測試介面動態峰值結果時機器將報警。
